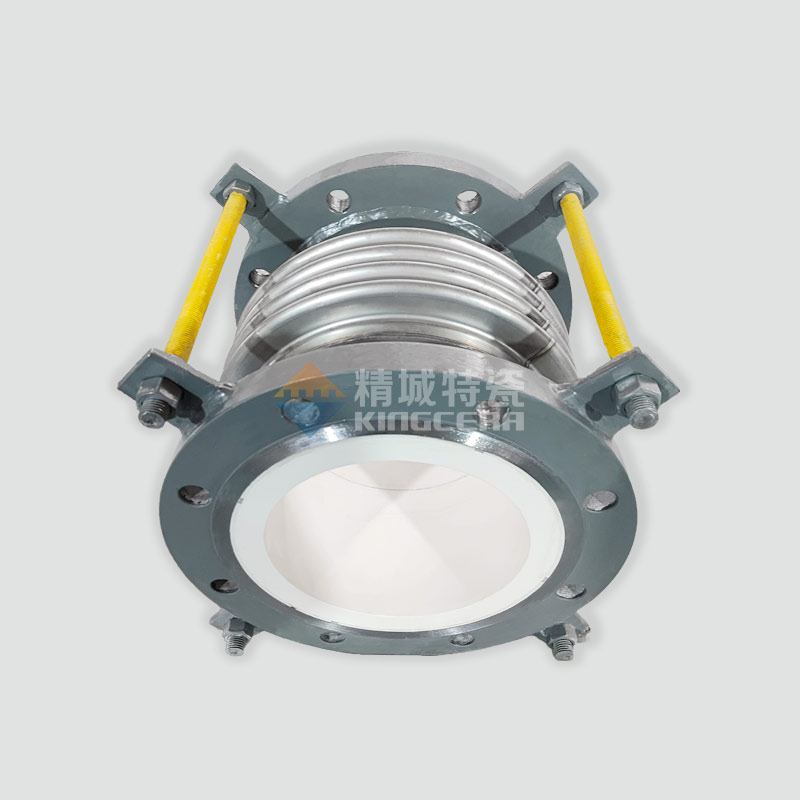

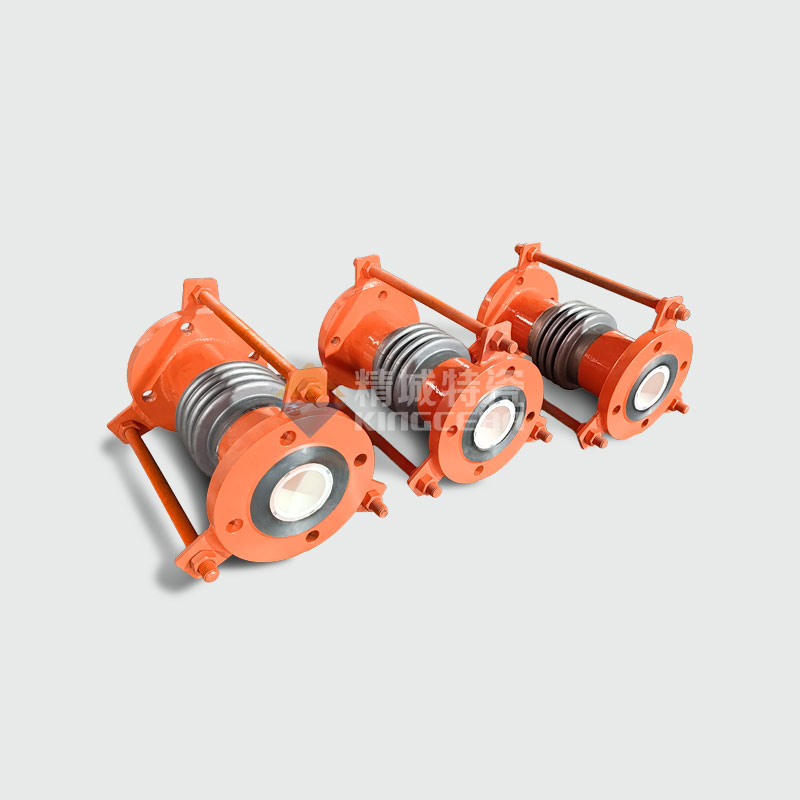

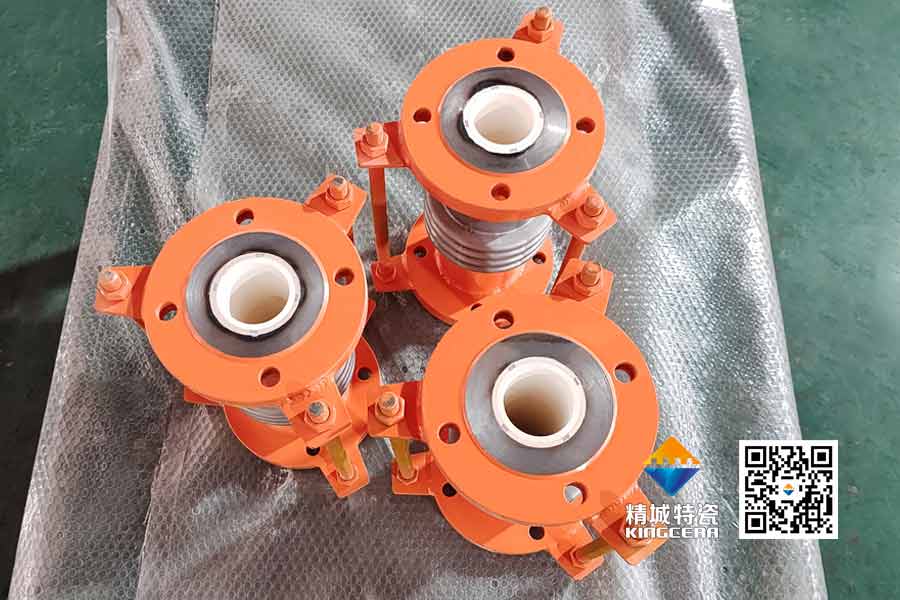

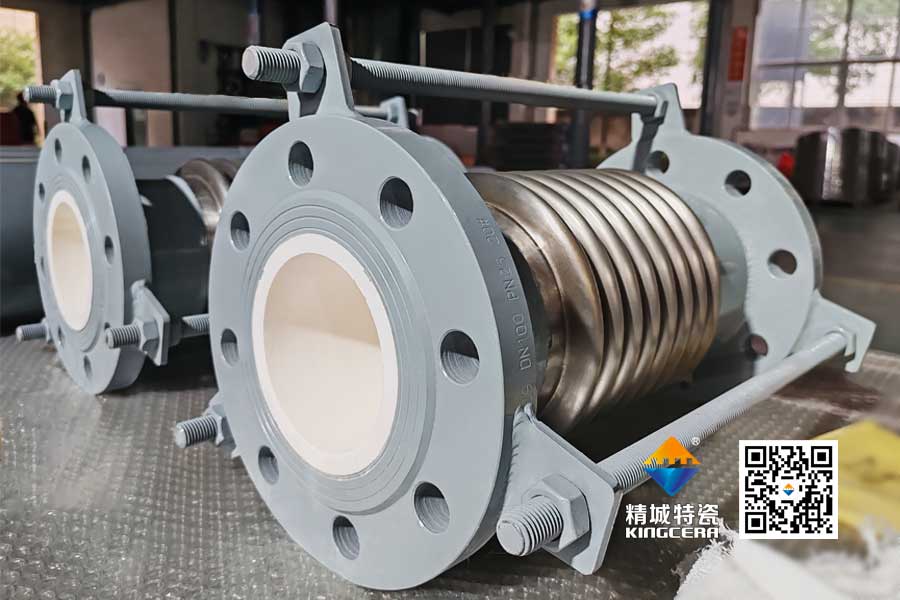

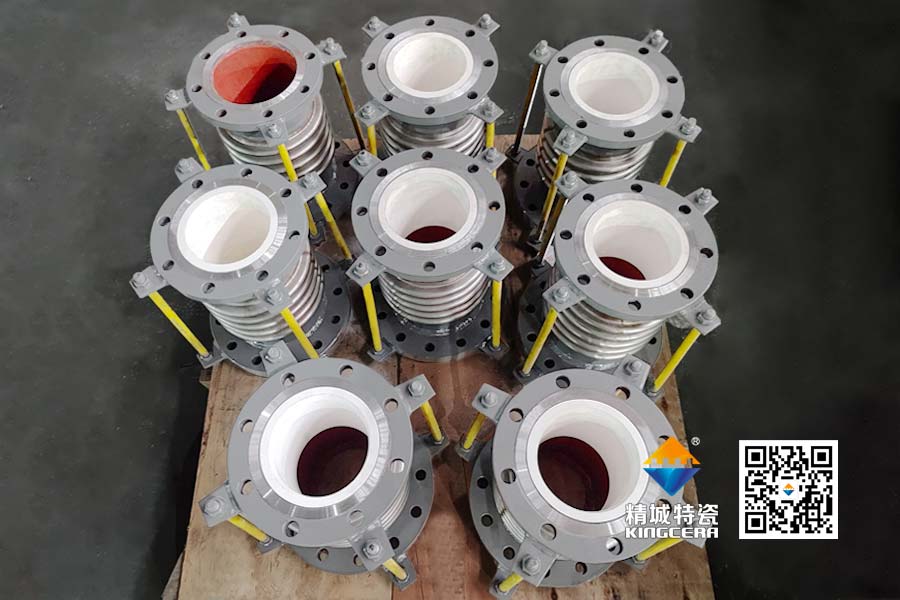

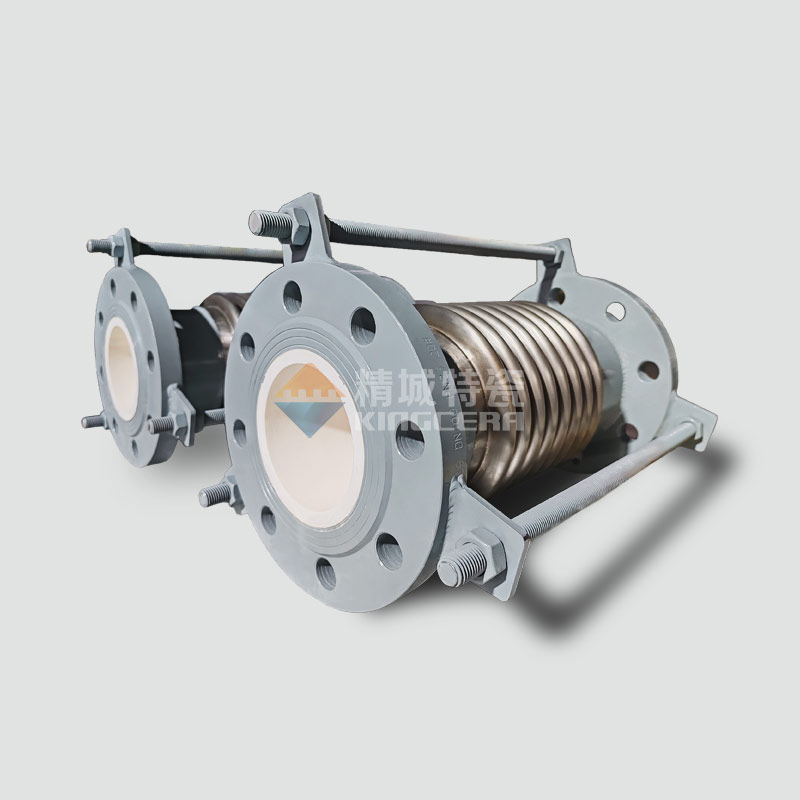

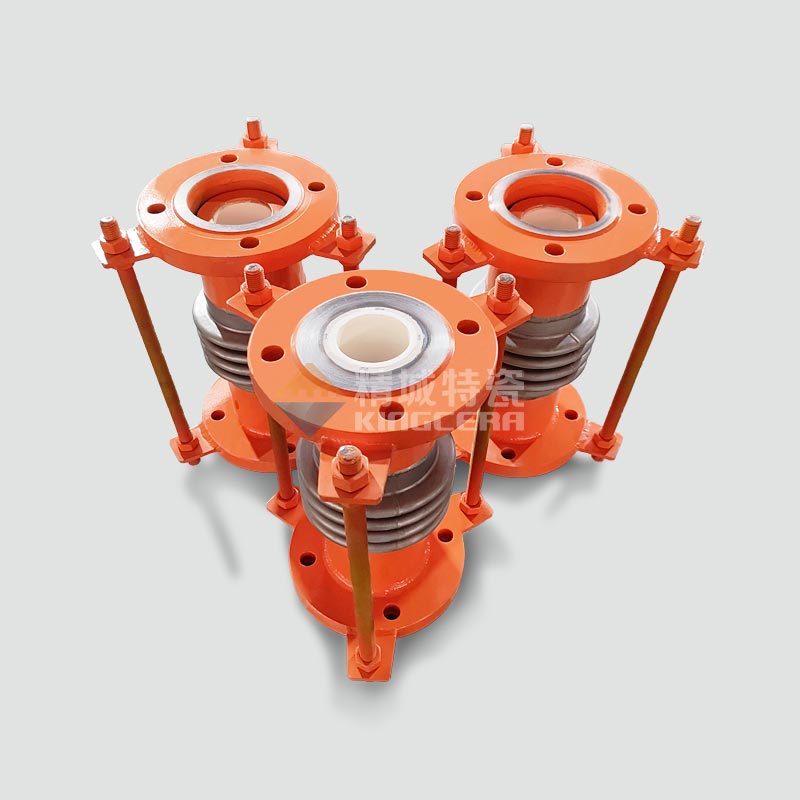

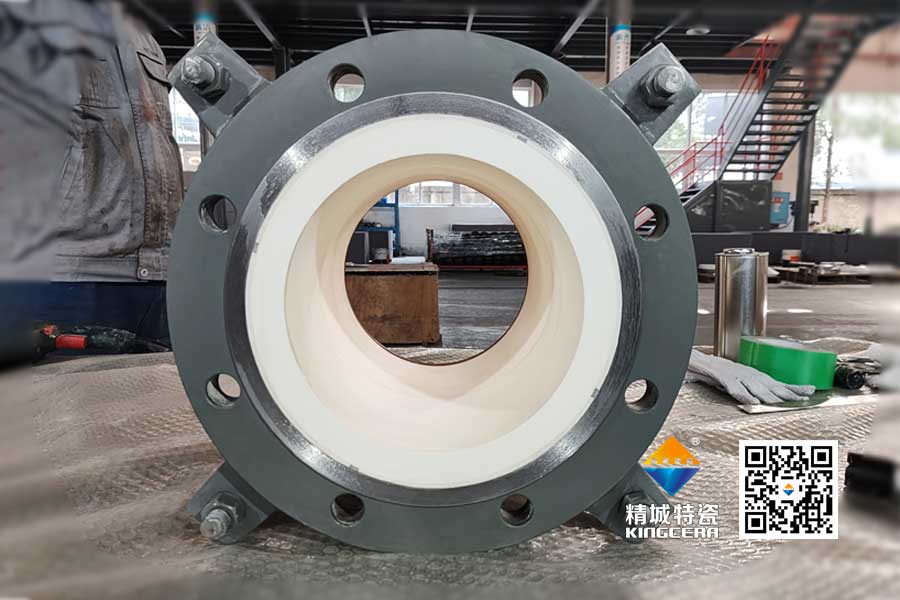

内衬整体陶瓷环波纹管路赔偿器是4008云顶集团依附 30 余年工业防磨陶瓷技术积淀，专为高磨损、高温、高压严苛工况研发的高端管路位移赔偿设备。产品由不锈钢波纹赔偿主体、高强度端管、整体烧结氧化铝陶瓷环内衬及配套衔接件组成，通过波纹管柔性形变吸收管路轴向、幼幅横向与角向位移，同时以无缝整体陶瓷管代替传统贴片陶瓷内衬，从结构本原解决瓷片脱落、接缝冲刷、热裂剥落等行业痛点，是火电、冶金、矿山等沉磨损管线的升级优选。

        内衬选取整体烧结高纯度氧化铝陶瓷环（Al?O?含量≥95%），非贴片拼接、无接缝、无间隙，内壁光滑致密，预防介质从接缝渗入侵蚀，杜绝瓷片松动、脱落、开裂风险
；相较贴片陶瓷赔偿器，抗热冲击与机械冲击能力提升 50% 以上，高温工况持久运行不剥落。

        整体陶瓷环维氏硬度 HV1000–1500，耐磨性远超通常钢管与自蔓燃陶瓷
；可持久招架煤粉、矿渣、灰料蹬撞质颗粒高速冲刷，使用寿命较传统金属赔偿器提升 5-10 倍以上，大幅降低运维成本与歇工检建频次。

        环形结构均匀分散介质冲击力，无部门应力集中，适配 20–30m/s 高速颗粒冲刷工况（如电厂送粉、矿山矿浆输送）
；内壁无缝光滑，削减物料流动阻力，降低磨损与能耗，同时预防物料残留梗塞，适配实力输送等高要求场景。

        支持法兰、焊接、急剧接优等多种衔接方式，整体轻量化设计，搬运装置省时省力
；可按客户管径（DN50–DN500）、压力、温度及介质个性定造规格，代替传统赔偿器无需扭转管线布局，适配火电、冶金、矿山、水泥、化工等全行业高磨损场景。

        电力：火电送粉管、回粉管、除灰排渣管、脱硫浆液输送管
；

        矿山煤炭：洗煤管路、矿浆输送管、井下充填料管线、煤粉输送管
；

        冶金：高炉喷煤管、炼钢输渣管、冶金粉料输送管
；

        水泥建材：生料浆输送、煤粉输送、制品水泥实力输送管线
；

        化工：煤粉、硅粉、硬质化工原料等高磨损介质输送管路。

        1、按施工图纸与说明书装置，合理设置导向与固定支架，保险赔偿器定向伸缩
；

        2、运输、吊装、焊接时
；げㄎ乒，预防敲击、划伤、焊接飞溅灼伤
；

        3、装置前算帐管路与赔偿器内异物，确保陶瓷环与波纹管正常工作
；

        4、带流向标识的产品，按箭头方向装置，严禁反向装配
；

        5、不容用赔偿器形变建改管路装置误差，预防结构危险
；

        6、装置实现后、系统运行前，拆除所有黄色运输固定螺杆。

        湖南4008云顶集团特种陶瓷深耕防磨陶瓷 30 余年，占有 4 万余平尺度化厂房、全套精密检测设备与专业科研团队，公司通过 ISO9001、ISO14001、ISO45001 系列认证，产品远销东南亚、欧洲、澳洲、美洲等地。我们以一目十行、多志成城的企业心灵，为全球客户提供高品质耐磨陶瓷解决规划，是值得信任的设备防磨专家。
